Installation de ACO ShowerDrain
Note à propos de l’installation: Ces instructions doivent être suivies conjointement avec les instructions des fabricants de mortier, de membranes, de ciment-colle, etc. pour construire une base de douche. Ce guide s’adresse seulement aux installateurs professionnels.

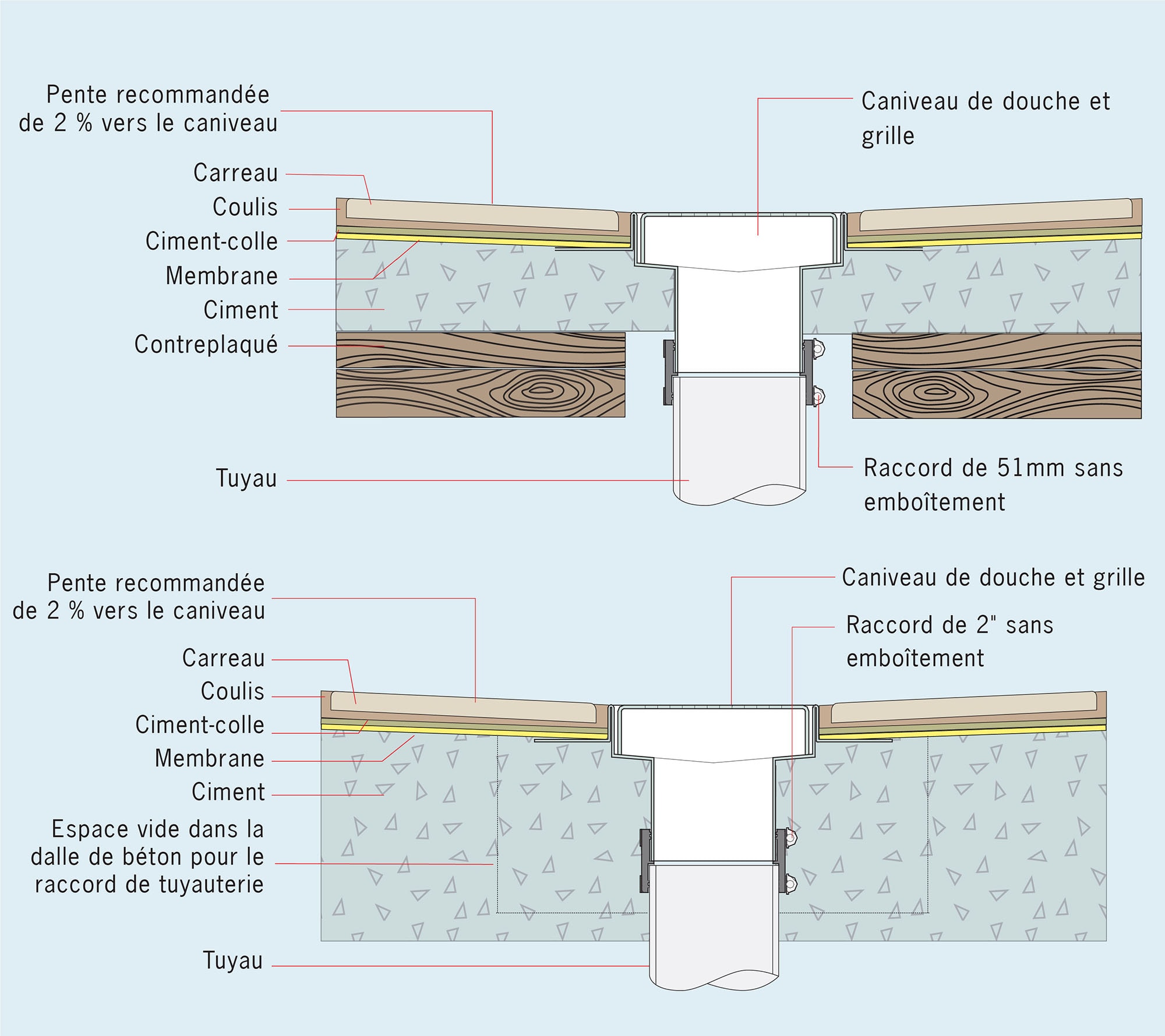

- Délimitez les contours de la douche.
- Placez le bord supérieur du caniveau légèrement sous le niveau de carrelage fini; positionnez le caniveau à la hauteur et au niveau appropriés.
- Raccordez la sortie à la tuyauterie avec le raccord de 2″ sans emboîtement en acier inoxydable.
- Versez le coulis de ciment dans l’espace laissé vide dans la dalle de béton jusqu’à la hauteur de la collerette du caniveau, tout en respectant la pente de 2 % vers le drain.
- Installez la membrane de toile comme indiqué. Recouvrez complètement le ciment et la collerette du caniveau en suivant les instructions du fabricant.
- Étendez le ciment-colle.
- Posez les carreaux et le coulis.
- Placez la grille dans le caniveau de douche.

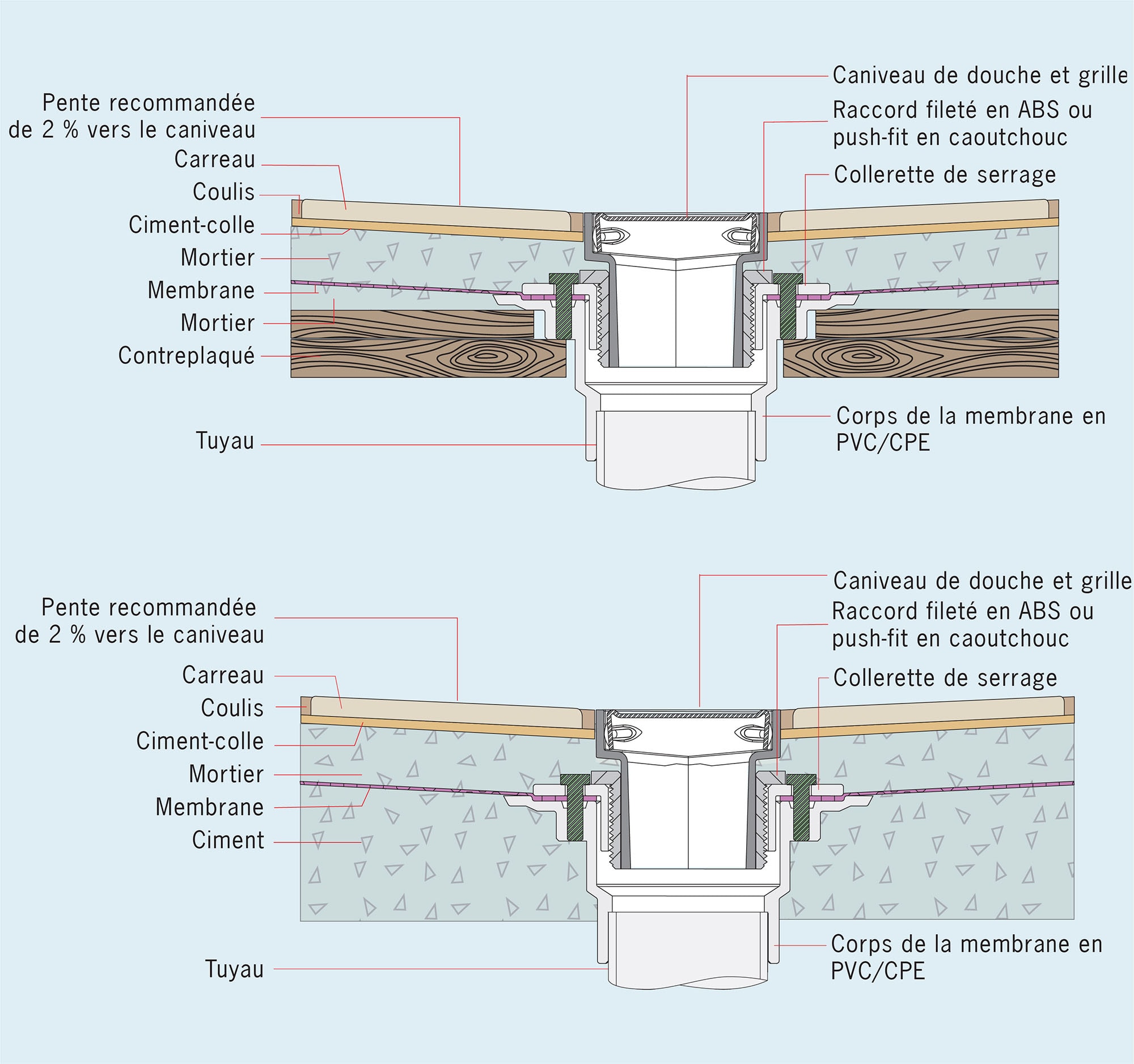

- Si vous modifiez les solives, consultez un ingénieur en structure; renforcez les solives tel que conseillé.
- Délimitez les contours de la douche tel que souhaité.
- Fixez la base du corps de la membrane en PVC/CPE à la tuyauterie; laissez les boulons du drain en place. Bloquez l’ouverture du drain pour empêcher le mortier d’y entrer.
- Étendez le mortier à la truelle sur le faux-plancher; respectez la pente de 2 % vers le drain.
- Installez la membrane d’étanchéité selon les recommandations du fabricant. Scellez la membrane au corps de collerette en PVC/CPE en dessous.
- Installez la partie supérieure de l’adaptateur de la collerette en CPE.
- Assurez-vous que la membrane ne présente aucune fuite.
- Placez le raccord push-fit fileté/en caoutchouc dans le corps de la membrane en PVC/CPE à la position et à la hauteur appropriées.
- Soudez au solvant le tuyau du caniveau au raccord fileté ou poussez le raccord à bout uni push-fit dans le raccord en caoutchouc (utilisez du détergent à vaisselle pour vous aider à bien le positionner) selon l’orientation du sol.
- Coupez les pattes d’installation en plastique pour qu’elles reposent sur la membrane et gardent le caniveau stable.
- Étendez le mortier à la truelle à l’épaisseur requise; tenez compte de l’épaisseur des carreaux et du ciment-colle; créez une pente d’au moins 2 % vers le drain.
- Une fois que le mortier est sec, appliquez le ciment-colle, et posez les carreaux et le coulis.
- Placez la grille dans le caniveau.

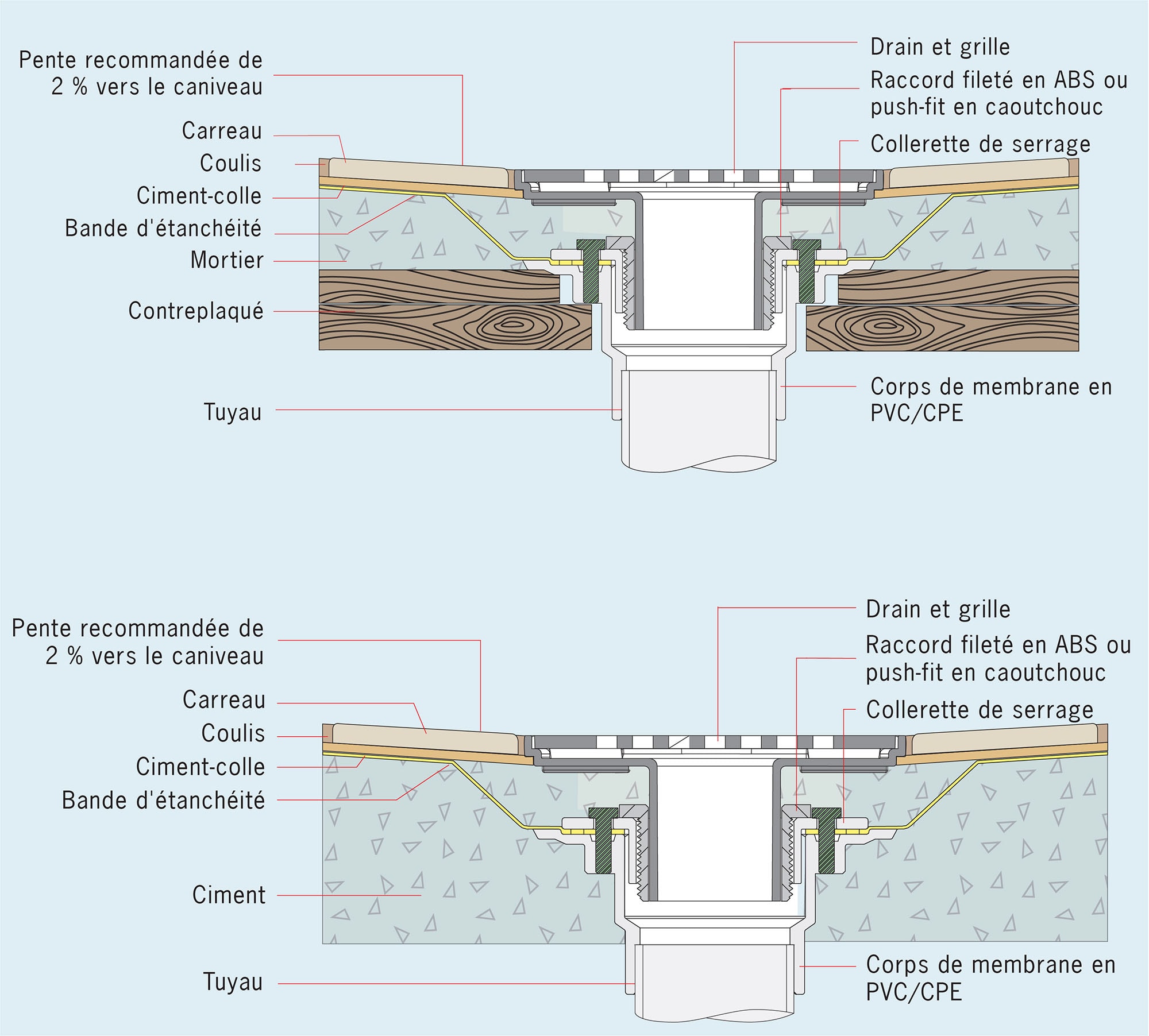

- Si vous modifiez les solives, consultez un ingénieur en structure; renforcez les solives tel que conseillé.
- Délimitez les contours de la douche tel que requis.
- Fixez la base du corps de la membrane en PVC/CPE à la tuyauterie; laissez les boulons du drain en place. Bloquez l’ouverture du drain pour empêcher le mortier d’y entrer.
- Raccordez la bande d’étanchéité au corps de membrane en PVC/CPE. Scellez la bande d’étanchéité à la base, sans serrer la collerette.
- Étendez le mortier à la truelle à l’épaisseur requise; tenez compte de l’épaisseur des carreaux et du ciment-colle; créez une pente d’au moins 2 % vers le drain.
- Installez la membrane d’étanchéité selon les recommandations du fabricant. Scellez la membrane à la bande d’étanchéité.
- Assurez-vous que la membrane ne présente aucune fuite.
- Placez le raccord push-fit fileté/en caoutchouc dans la collerette du drain à la position et à la hauteur appropriées.
- Soudez au solvant le raccord à bout uni du drain au raccord fileté ou poussez le raccord à bout uni du drain dans le raccord en caoutchouc (utilisez du détergent à vaisselle pour vous aider à bien le positionner) à la hauteur et à l’orientation appropriées.
- Mettez du mortier sur la bande d’étanchéité autour du drain.
- Étendez le ciment-colle, et posez les carreaux et le coulis.
- Placez la grille.
- Si vous modifiez les solives, consultez un ingénieur en structure; renforcez les solives tel que conseillé.
- Délimitez les contours de la douche tel que requis.
- Fixez la base du corps de la membrane en PVC/CPE à la tuyauterie; laissez les boulons du drain en place. Bloquez l’ouverture du drain pour empêcher le mortier d’y entrer.
- Étendez le mortier à la truelle sur le faux-plancher; respectez la pente de 2 % vers le drain.
- Installez la membrane d’étanchéité selon les recommandations du fabricant. Scellez la membrane au corps de membrane en PVC/CPE en dessous.
- Installez la partie supérieure de la collerette.
- Assurez-vous que la membrane ne présente aucune fuite.
- Placez le raccord push-fit fileté/en caoutchouc dans la collerette à la position et à la hauteur appropriées.
- Soudez au solvant le tuyau du drain au raccord fileté ou poussez le raccord à bout uni du drain dans le raccord en caoutchouc (utilisez du détergent à vaisselle pour vous aider à bien le positionner) à la hauteur et selon l’orientation appropriées.
- Étendez le mortier à la truelle à l’épaisseur requise; tenez compte de l’épaisseur des carreaux et du ciment-colle; créez une pente d’au moins 2 % vers le drain.
- Une fois que le mortier est sec, appliquez le ciment-colle, et posez les carreaux et le coulis.
- Placez la grille dans le caniveau.
